该数字电视实验系统，以AD/DA实验箱和MPEG2实验箱为核心，外部信号以卫星电视信号和DVD信号为主，加上广播级的编码器、复用器、调制器真实的展示了有线数字电视的编码、复用、调制的过程，展现了信源、信道、信宿的实际教学意义。数字电视的整体实验在于信号的流程，重点实验在于视频信号AD/DA转换以及各项参数的设定和测试；MPEG2信号的编解码以及各个关键点的波形分析和MPEG2信号的码流分析。
自上而下的信号流程和模块式的实验单元，使老师和学生容易上手实验学习。通过实验学习使学生从宏观的方面明白数字电视是一个自上而下的系统，微观方面能使学生明白理解MPEG2的编解码能动手测量关键参数，能分析MPEG2的码流。
一、产品特点：
● 实验中有系统实验，有具体MPEG实验；
● 技术先进、功能全面，采用MPEG-2压缩编码标准；
● 广播级接收机，编码器，复用器，调制器；

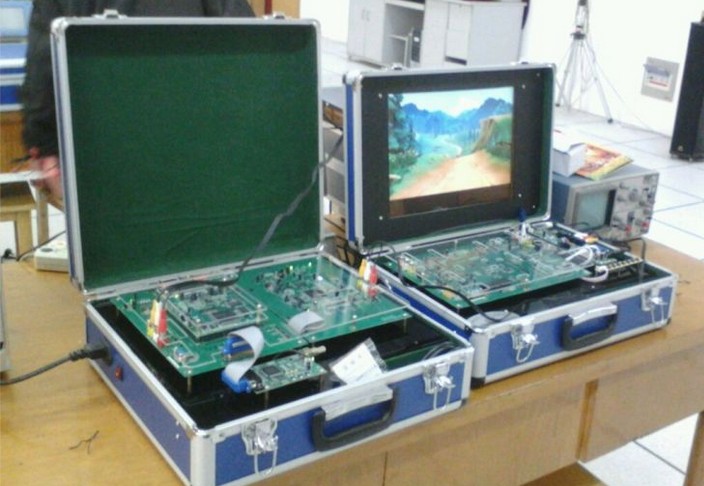

● 实验箱为便携式箱体设计，结构合理，安全可靠；
● 系统自带彩条信号发生器
● 实验箱面板提供原理图式的测试界面，让实验变的更加清晰；
● 提供全面的测试接口，可以更好的进行各种信号和数据的分析；
● 提供多方面的切换控制功能，提供更为强大的实验平台；
● 提供软件升级接口，为系统升级和扩容提供可能；
● 可以通过SPI/ASI接口与码流分析仪连接，可以完成对码流的在线和离
线的分析；扩展接口与码流复用器、QAM调制器、EPG编辑器等设备连接，可以对节目流的复用和节目的编排，形成一个完整的传输系统。
● 该实验系统可以升级为数字电视演播系统，通过增加数字视频服务器、
增加VOD系统可以扩展为互动点播，通过EOC设备形成三网合一系统。

二、系统实验
■  信源实验
1、卫星接收机；2、MPEG编码；3、TS流复用器
■  信道实验
1、QAM64调制
■  AD/DA 视频实验
1、视频源参数调整实验；
        2、量化比特数及系统时钟和行、场同步信号对数字图像质量的影响实验；
3、视频A/D，D/A参数的观测实验；
4、实验箱视频测试实验点功能；
■  AD/DA 音频实验
1、抽样频率及量化比特数对声音质量的影响；
        2、观测各种时钟数据及其相互关系；
3、实验箱视频测试实验点功能；
■  MPEG-2视频实验
       1、节目码流和传输码流实验；
        2、包识别码（PID）实验；
        3、视频编解码延时实验；
        4、视频桢结构实验；
        5、视频编码速率实验；
        6、图像分辨率实验 ；
■  MPEG-2音频实验
1、MPEG音采样频率实验
■  实训部分实验
实验一、数字电视编码技术和标准的认识
实验二、数字电视信道编码及调制技术
实验三、条件接收系统
实验四、数字电视传输标准
实验五、数字交互式电视
实验六、传输流的码流分析测量
实验七、SI/PSI编辑器的应用和SI/PSI的播发
实验八、传输流信号源的采集和回放
实验九、ASI/SPI接口转换
实验十、数字信号电平的测量
三、选做实验
       实验一、机顶盒二次开发实验;数字机顶盒原理实验
       实验二、数码摄像机实验
       实验三、非编系统实验
       实验四、数字图像的基本处理

四、产品配置
数字电视前端 产品名称 数量 单价/每台 备注
 卫星天线 1
 数字卫星接收机 2
 MPEG2编码器 1
 TS流复用器 1
 QAM64调制器 1
 机柜 1 1600*600*600
 DVD播放机 1
 硬盘播出管理平台系统 1 二选一（可选）
 数字视频服务器管理平台 1
 VOD互动点播系统（可选） 1
 EOC局端设备（可选） 1    与VOD系统配套
数字电视终端 AD/DA实验箱 若干    每个实验室需要若干套（学员数量）
 MPEG2实验箱 若干
 BTV-C机顶盒 若干

 液晶电视机（22寸，高分辨率） 若干
 码流分析仪 若干
 数字示波器（100M带宽） 若干
 数字场强仪（星座图） 若干
 台式电脑（内存1G；硬盘250G; 232接口；XP系统） 若干
 EOC终端设备(可选） 若干    与VOD系统配套
 数字机顶盒开发平台（可选） 若干    二次开发使用
 IPTV机顶盒（可选） 若干    与VOD系统配套
